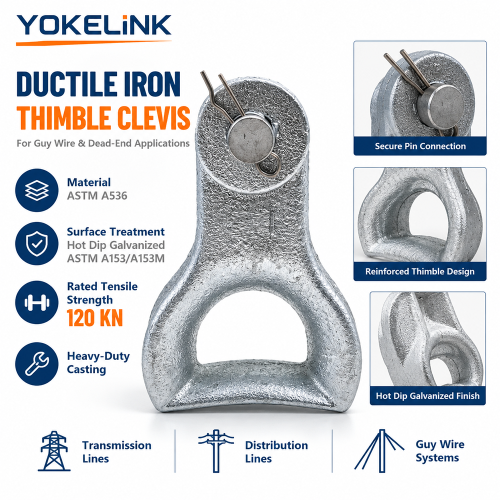

termék név: Ductile iron Thimble Clevis
Material: Ductile Iron
Manufacturing: Casting
Ultimate Strength: 70KN/100KN/120KN
Wire Conductor Range: 3/16-5/16 or 3/8 inch to 1 1/4 inches
Standards: ANSI C135.1, CSA C83
| Egységek értékesítése | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it
A tűzihorganyzott gyűszűk megerősített mechanikai csatlakozást biztosítanak a felső közműrendszerekben használt előre kialakított fogantyúkhoz.
Az előre kialakított markolat körbeveszi az ívelt gyűszűszakaszt, míg az ellenkező vége egy kivehető kapocscsapon keresztül kapcsolódik a rúdhoz vagy a rögzítő hardverhez.
Ez a konfiguráció segít elosztani a huzalfeszültséget egy nagyobb ívelt felületen, ahelyett, hogy éles csatlakozási pontra koncentrálná a terhelést.
Egy tipikus fúrószerelvény a következőket tartalmazhatja:
Utility Pole → Eye Hardware → Thimble Clevis → Preformed Guy Grip → Guy Strand → Anchor
Ezen összetevők megfelelő kompatibilitása elengedhetetlen.
| Parameter | Specification |
| Product Name | Ductile Iron Thimble Clevis |
| Alternative Names | Guy Wire Thimble Clevis / Dead-End Thimble Clevis |
| Brand | YOKELINK |
| Material | Ductile Iron |
| Material Standard | ASTM A536 |
| Load Options | 70KN / 120KN / Customized |
| Surface Finish | Hot Dip Galvanized |
| Galvanizing Standard | ASTM A153/A153M |
| Manufacturing | Ductile Iron Casting |
| Clevis Pin | Galvanized Steel |
| Retainer | Cotter Pin / Specified Lock |
| Groove | According to Guy Wire or Grip Size |
| Application | Guying / Dead-End / Distribution / Transmission |
| Customization | OEM / Drawing-Based Production |
Az ASTM A536 gömbgrafitos vasat széles körben használják olyan tervezett öntött alkatrészekhez, amelyek szilárdságot, szívósságot és hajlékonyságot igényelnek.
A hagyományos szürkeöntvényhez képest a gömbgrafitos öntöttvas gömbgrafit szerkezettel rendelkezik, amely jobb ellenállást biztosít a rideg töréssel szemben.
| Grade | Tensile Strength | Yield Strength | Elongation |
| 60-40-18 | 60 ksi / 414 MPa | 40 ksi / 276 MPa | 18% |
| 65-45-12 | 65 ksi / 448 MPa | 45 ksi / 310 MPa | 12% |
| 80-55-06 | 80 ksi / 552 MPa | 55 ksi / 379 MPa | 6% |
Az anyagminőséget a kész vasalat mechanikai követelményei szerint kell kiválasztani. Az anyag szakítószilárdsága és a késztermék teherbírása nem ugyanaz.
| Brand | Reference Model | Material | Finish | Pin Dia. | Cable / Groove | Strength | Application | YOKELINK Comparable Model |
| YOKELINK | YK-TC20K / Custom | Ductile Iron | Hot Dip Galvanized | 5/8" or customized | According to drawing | 20,000 lb class / customized | Guy Wire & Dead-End | — |
| Hubbell / CHANCE | TC1 | ASTM A536 Ductile Iron | ASTM A153 Galvanized | 5/8" | Thimble type | 20,000 lb rated | Loop dead-end to eye/tongue fittings | YK-TC20K |
| MacLean Power Systems | CT-88 | Ductile Iron | Hot Dip Galvanized | 5/8" | 0.88" groove | 20,000 lb thimble | Guying & Dead-Ending | YK-TC20K / CT88 Style |
| MacLean Power Systems | PCTF-75 | Ductile Iron | Hot Dip Galvanized | 5/8" | 1-1/2" wire seat type | 25,000 lb thimble | Normal-duty guying & dead-ending | YK-TC25K |
| MacLean Power Systems | FSA-88-5 | Ductile Iron | Hot Dip Galvanized | 5/8" | 1-1/4" groove | 30,000 lb minimum ultimate | Heavy-duty thimble clevis | YK-FSA88 Style |
| MacLean Power Systems | FSA-100-6 | Ductile Iron | Hot Dip Galvanized | 3/4" | 1" groove | 40,000 lb minimum ultimate | Heavy-duty dead-end hardware | YK-FSA100 Style |
| MacLean Power Systems | FSA-125-8 | Ductile Iron | Hot Dip Galvanized | 1" | 1-1/4" groove | 60,000 lb minimum ultimate | High-strength transmission hardware | YK-FSA125 Style |
A gyűszűkapcsokat az elosztóvezetékek zsákutcáiban és a csúszógyűrűs szerelvényekben használják, ahol a mechanikai feszültséget át kell vinni a kábelfogantyúk és a tartóelemek között.
A huzalos horgonyzási alkalmazásoknál a gyűszűs kapocs megerősített hajlított ülést biztosít a huzalhurok számára, és csapos csatlakozást biztosít a kompatibilis pólusvezeték-szerelvényekhez.
Az ívelt gyűszűhorony támogatja a kompatibilis előre kialakított zsákutcákat vagy fogantyúkat, segítve a tervezett huzalhajlítási sugarat és a mechanikai csatlakozási geometriát.
A kiválasztott gyűrűs kapcsok a tervezett távvezeték-szerelvényekben használhatók, a szükséges terhelési besorolásoktól, az illesztési geometriától és a projekt specifikációitól függően.
A gyűszűkapcsok a távközlési rúdvágó rendszerekben is használhatók a mechanikus csatlakozások támogatására, beleértve a fogantyúkat és a rögzítő hardvert.
A gyűszűhegy úgy működik, hogy a húzóterhelést egy huzalhurokról vagy előre kialakított markolatról az öntött gyűszűtesten át a gyűszűcsapra és annak tartóelemére viszi át. A hornyolt vége megtámasztja a huzalhurkot, míg a szemközti hornyos vége egy kompatibilis szem típusú szerelvényhez csatlakozik.
A beszerelés során a drótmarkolat a gyűszűhorony köré kerül, és a kapcsos csatlakozást a megadott csappal és reteszelőeszközzel rögzítik.
A megfelelően megválasztott gyűszűkapocs segít:
Tartsa be a kábel tervezett hajlítási sugarát
Csökkentse a koncentrált kontaktfeszültséget
Támassza meg az előre kialakított huzalmarkolatot
Vigye át a mechanikai feszültséget a rögzítőszerkezetre
Biztosítson eltávolítható, rögzített hardverkapcsolatot
A teljes szerelvénynek méretben, terhelési irányban és névleges szilárdságban kompatibilisnek kell lennie.
A YOKELINK gyártási és ellenőrzési eljárásokat alkalmaz az öntött oszlopsor hardvergyártásához.
| Manufacturing Stage | Process Description |
| 1. Engineering Review | Drawing, dimensions and load requirements |
| 2. Pattern & Mold Preparation | Casting pattern and sand mold preparation |
| 3. Material Melting | Controlled ductile iron melting |
| 4. Casting | Molten metal poured into prepared molds |
| 5. Cleaning & Finishing | Removal of gates, burrs and surface defects |
| 6. Machining | Machining critical pin holes and mating surfaces |
| 7. Galvanizing | Surface preparation and hot-dip zinc coating |
| 8. Assembly | Installation of specified pin and retaining device |
| 9. Quality Inspection | Dimensional, material and mechanical verification |
| 10. Packing & Shipping | Export packing and shipment preparation |
| Inspection Item | Quality Control Objective |
| Material Verification | Confirm chemical and mechanical properties |
| Dimensional Inspection | Verify pin hole, groove and critical dimensions |
| Surface Inspection | Check casting defects and finishing quality |
| Tensile / Proof Load Testing | Verify specified assembly strength requirements |
| Galvanizing Inspection | Check zinc coating thickness and condition |
| Pin Assembly Inspection | Verify fit, alignment and retention |
| Final Visual Inspection | Confirm appearance and workmanship |
| Documentation Review | Confirm traceability and inspection records |
Rendelkezésre álló minőségi dokumentáció, a rendelési követelményektől függően: Anyagvizsgálati jelentések (MTR), méretvizsgálati jelentések, bevonatvizsgálati jelentések, terhelésmentes vagy roncsolásos vizsgálati jelentések, valamint harmadik fél által jóváhagyott ellenőrzési jegyzőkönyvek.
A megfelelő gyűszűkapocs kiválasztása többet igényel, mint annak megjelenését vagy névleges méretét. Vásárlás előtt a következő műszaki információkat kell figyelembe venni:
Mechanikai terhelési besorolás: A szerelvénynek meg kell felelnie a teljes vezeték- és pólusvezeték-szerelvény tervezési terhelési követelményeinek, beleértve a vonatkozó biztonsági tényezőket is.
Guy huzal vagy vezető mérete: A gyűszű hornyának kompatibilisnek kell lennie a telepített huzalhurokkal vagy előre kialakított markolattal.
Clevis csap átmérője: A csapnak meg kell egyeznie a csatlakozó szem szerelvényével, beleértve a szükséges furatátmérőt és hézagot.
Clevis nyílás: A kapocsfülek közötti távolságnak el kell fogadnia a csatlakozó hardvert.
Anyagleírás: Az ASTM A536 gömbgrafitos vas minőségeket a műszaki követelmények alapján kell kiválasztani.
Felületvédelem: A tűzihorganyzás követelményeit meg kell erősíteni a telepítési környezetre vonatkozóan.
Rajzkompatibilitás: A méreteket, a tűrögzítési módszereket és a mechanikai besorolásokat a gyártás előtt jóvá kell hagyni.
A YOKELINK az elektromos átvitel, elosztás és ipari infrastruktúra mechanikus szerelvényeire és hardvereire összpontosít.
Termékkínálatunk magában foglalja a gyűszűkapcsokat, a szemes anyákat, a szemcsavarokat, a bilincseket, az oszlopsor-szerelvényeket, a keresztkar-merevítőket és a kapcsolódó segédeszközöket.
Támogatjuk a rajzalapú gyártást, és árajánlat benyújtása előtt áttekinthetjük a fontos méreteket, anyagminőségeket, horganyzási követelményeket és mechanikai teljesítményspecifikációkat.
A különböző közművek és piacok eltérő kengyelnyílásokat, csapátmérőket, gyűszűhorony profilokat vagy csatlakozási konfigurációkat igényelhetnek.
A YOKELINK támogatja a testreszabott pólussoros hardvergyártást az ügyfél rajzai vagy jóváhagyott minták alapján.
Az ellenőrzési és vizsgálati dokumentáció a beszerzési megrendelés és a vonatkozó projektkövetelmények szerint rendezhető.
A YOKELINK tengerentúli importőrökkel, elektromos elosztókkal, berendezések beszállítóival és infrastrukturális vállalkozókkal dolgozik, amelyek megbízható beszerzést és műszaki kommunikációt igényelnek.
