Háromszemű horgonyrudak

Háromszemű horgonyrudak: A végső útmutató a Guy Wire-hez és a szerkezeti stabilitáshoz

Az építő- és mélyépítés világában, ahol a meghibásodás nem lehetséges, minden kapcsolódási pont integritása a legfontosabb. Azoknál az alkalmazásoknál, ahol több, redundáns vagy összetett rögzítési pontra van szükség hatalmas feszültség alatt, a Triple Eye Anchor Rod kritikus és rendkívül speciális alkatrészként tűnik ki. Ezt a robusztus rögzítőelemet úgy tervezték, hogy páratlan megbízhatóságot biztosítson a legigényesebb környezetben is, a szárnyaló erőátviteli tornyok rögzítésétől az ipari felfüggesztési rendszerek rögzítéséig.

Ez a végső útmutató mindent megtud, amit a Triple Eye horgonyrudakról tudnia kell – a tervezésükről, az elsődleges alkalmazásokról, a legfontosabb előnyökről és arról, hogy mit kell figyelembe venni a következő projekt beszerzésekor.

Mi az a hármasszemű horgonyrúd?

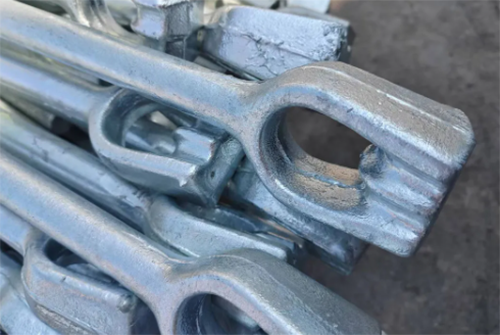

A Triple Eye Anchor Rod egy nagy teherbírású, kovácsolt acélrúd, amelyet egyedi feje jellemez, amely három különálló, szimmetrikusan elhelyezett szemet vagy hurkot tartalmaz. Az egyetlen menetes végű szabványos horgonycsavartól eltérően ez a kialakítás három különálló csatlakozási pontot biztosít a lehorgonyzott végén.

Maga a rúd jellemzően az ellenkező végén menetes, lehetővé téve, hogy egy alaplap és anyák segítségével biztonságosan beágyazható egy betonalapba. A három szem huzalok, kábelek vagy láncok rögzítésére szolgál, amelyek stabilizálják a szabadon álló szerkezetet olyan oldalirányú erők ellen, mint a szél, a szeizmikus aktivitás vagy a nagy üzemi terhelés.

Főbb alkalmazások: Hol használják a háromszemű horgonyrudakat?

Az egyedülálló háromszemű kialakítás miatt ez a horgonyrúd nélkülözhetetlen számos nagy téttel rendelkező iparágban:

1. Áramátvitel és -elosztás: A leggyakrabban használt vezetékek rögzítésére szolgál az átviteli tornyok és a közműoszlopok számára . A három szem lehetővé teszi több huzal rögzítését különböző szögekből, így egy stabil, háromszögletű támasztórendszer jön létre, amely megakadályozza a torony kihajlását vagy összedőlését.

2. Távközlés: A magas kommunikációs és műsorszóró tornyok jelentős szélterhelésnek vannak kitéve. A háromszemű horgonyrudak robusztus, többpontos rögzítést biztosítanak a jel integritásának és a szerkezeti biztonság fenntartásához.

3. Építőipari és geotechnikai mérnökök: Lejtők stabilizálására, támfalrendszerekre és hídmunkákra használják, ahol több visszakötő kábelre van szükség a nagy szerkezetek helyén tartásához.

4. Ipari és tengeri alkalmazások: A nagy, szabadon álló ipari szállítószalagok támogatásától a dokklétesítmények és hajógyárak rögzítéséig ezek a horgonyok a biztonsághoz és a működési hatékonysághoz szükséges sokoldalú, nagy teherbírású csatlakozási pontokat kínálják.

A Triple Eye Design használatának kritikus előnyei

Miért válasszon háromszemű konfigurációt más horgonytípusokkal szemben? Az előnyök egyértelműek:

• Redundancia és fokozott biztonság: A háromszemű kialakítás beépített redundanciát biztosít. Még abban a valószínűtlen esetben is, ha az egyik szem elhasználódik vagy megsérül, a fennmaradó kettő továbbra is jelentős támasztékot nyújt, növelve az egész szerkezet általános biztonsági tényezőjét.

• Optimális terheléseloszlás: Azáltal, hogy a huzalokat három különálló ponton rögzítik, a terhelés egyenletesebben oszlik el a horgonyfejen. Ez megakadályozza, hogy a stressz egyetlen pontra koncentráljon, csökkentve a fáradtság és a kudarc kockázatát.

• Sokoldalúság a Guy Wire konfigurációban: A három szem kiváló rugalmasságot biztosít a mérnökök számára a huzalrendszerek különböző szögekből történő tervezésében. Ez döntő fontosságú a kihívásokkal teli terepen történő navigáláshoz vagy a meglévő infrastruktúra körüli munkához, miközben fenntartja az optimális stabilizáló erőket.

• Kiváló tartóerő: A három független rögzítési pont kombinált tartóereje kivételesen erős rögzítési pontot hoz létre, amely képes ellenállni az olyan szélsőséges felhajtó- és nyíróerőknek, amelyek egy szabványos horgonyzórudat elnyomnának.

Anyagspecifikációk és gyártási szabványok

A megbízhatóság érdekében a kiváló minőségű háromszemű horgonyrudakat szigorú szabványok szerint gyártják.

• Anyag: Általában nagy szilárdságú szénacélból vagy ötvözött acélból kovácsolják. Korrozív környezetekhez (partmenti területek, vegyi üzemek) rozsdamentes acélból (304 vagy 316) vagy védőbevonattal, például forró galvanizálással (HDG) kaphatók.

• Szabvány: Általánosan érvényes szabvány az ASTM F1554 , amely meghatározza a betonalapozási alkalmazásokban használt horgonyrudakra vonatkozó követelményeket. A gyakori minőségek közé tartozik a Grade 36, Grade 55 és Grade 105, amelyek lehetővé teszik a mérnökök számára, hogy kiválasszák az adott terhelési számításuknak megfelelő szilárdságot.

• Kovácsolási eljárás: A szem szakaszt melegen kovácsolják, ez az eljárás a fém szemcseszerkezetét a szem formájához igazítja, így egy olyan alkatrészt hoz létre, amely erősebb és tartósabb, mint az egyszerűen vágott vagy hegesztett.
