A felsővezetékes áramelosztó rendszerekben a megbízható mechanikai kapcsolatok elengedhetetlenek a közműszerkezetek stabilitásának és biztonságának megőrzéséhez. A Pole Line Eye Nuts , más néven Utility Eye Nuts vagy Guying Eye Nuts , fontos alkotóelemek a felsővezeték-építésben, az oszlopok lehúzásában, az eltolásnál és a szerkezeti támogatási alkalmazásokban.
A YOKELINK a kovácsolt acél szemű anyák teljes választékát gyártja, beleértve az Oval Eye Nut, Thimble Eye Nut, Twin Eye Nut és Triple Eye Nut , amelyeket közüzemi és elektromos infrastrukturális alkalmazásokhoz terveztek. Ezek a termékek kovácsolt acélból készülnek, tüzihorganyzással vannak bevonva, és az elismert pólusú hardverkövetelmények szerint fejlesztették ki, beleértve az ANSI/IEEE Std C135.80 szabványt .
A szemes anyák biztonságos menetes csatlakozási pontot biztosítanak a vezetőhuzalokhoz, átmenő csavarokhoz, keresztkaros csavarokhoz és egyéb pólusvezeték hardverekhez, segítve a mechanikai terhelések átvitelét a közműoszlop szerkezete és a támasztó vezetékrendszer között.
Mi az a Pole Line Eye Nut?
A Pole Line Eye Nut egy kovácsolt acél vasalat belső menetes alappal és szem alakú felső résszel. Egy kompatibilis menetes csavarra vagy horgonyelemre van felszerelve, hogy megbízható rögzítési pontot hozzon létre a vezetőszálak és a felsővezeték hardverei számára. Ellentétben az általános célú emelőszemes anyákkal, a pólusú szemcsavarokat kifejezetten közüzemi alkalmazásokhoz tervezték, ahol hosszú távú kültéri expozíciónak, mechanikai feszültségnek, szélterhelésnek és környezeti feltételeknek kell ellenállniuk.
Tipikus alkalmazások a következők:
- Közüzemi rúdvágó rendszerek
- Zsákutcás szerkezetek
- Hátsó srác szerelvények
- Pólus fej srác kapcsolatok
- Felsővezeték-építés
- Villamos infrastrukturális projektek
A leggyakoribb típusok a következők:
- Oval Eye Nut
- Gyűszű Eye Nut
- Twin Eye Nut
- Triple Eye Nut
Mindegyik kialakításnak más a szem konfigurációja, hogy megfeleljen a különböző telepítési követelményeknek.

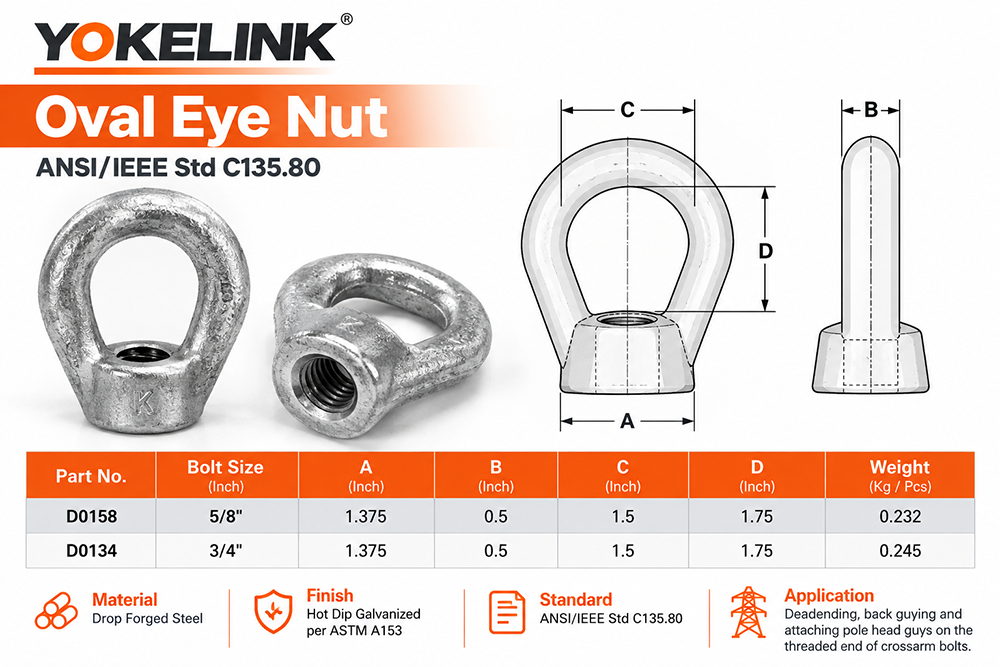

1. Oval Eye Nut – General Pole Line Guying megoldás
Az Oval Eye Nut az egyik leggyakrabban használt konfiguráció a pólussorépítésben. Sima, ovális alakú szemnyílással rendelkezik, amely megbízható csatlakozási pontot biztosít a vezetékek és a kapcsolódó hardverek számára.
Az Oval Eye Nut főbb jellemzői
- Drop kovácsolt acél szerkezet
- ANSI/IEEE Std C135.80 pole line hardver kialakítás
- Tűzihorganyzott kivitel a kültéri korrózióállóság érdekében
- Elérhető általános használati méretben, például 5/8" és 3/4"
- Alkalmas általános simításra és tompításra
Tipikus alkalmazások
Az Oval Eye Nuts-t általában a következőkre telepítik:
- Csavarokon keresztül
- Keresztkar csavarok
- Pólusvonal menetes hardver
Széles körben használják:
- Vissza srácok
- Pólus stabilizálás
- Közműelosztási struktúrák
- Általános felsővezeték támogatás
Az egyszerű, ovális szem kialakítás sokoldalú választássá teszi számos közműoszlop-alkalmazáshoz.

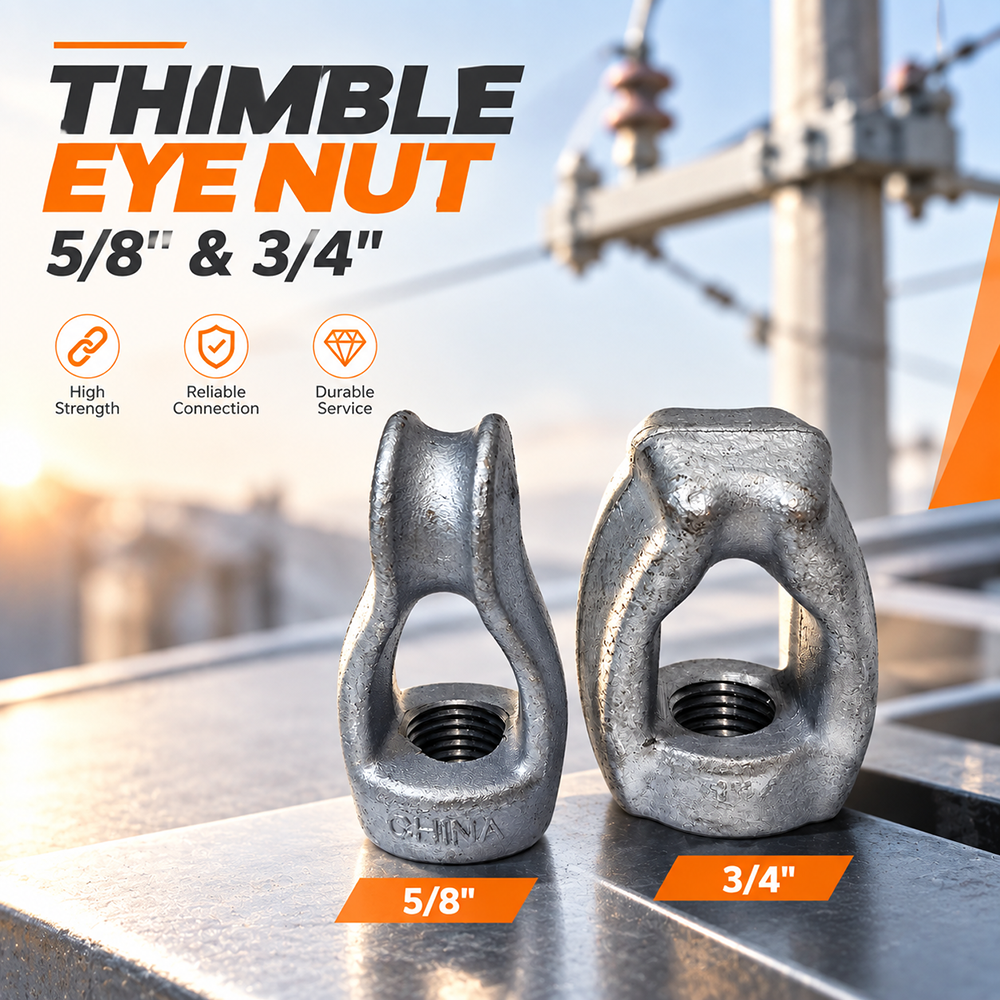

2. Thimble Eye Nut – Guy Strand védelmére tervezve
A Thimble Eye Nut formázott gyűszűprofillal készült, amely simább felfekvési felületet biztosít a fickószálak számára.
A szabványos ovális szemkialakításhoz képest a gyűszű konfiguráció javítja a szem anya és a csatlakoztatott huzal közötti érintkezést.
A Thimble Eye Nut főbb jellemzői
- Drop kovácsolt egyrészes acél test
- Gyűszű alakú szemprofil
- Javított fickó szál érintkezési terület
- Tűzihorganyzott felületvédelem
- Azonnali fejfejes alkalmazásokhoz tervezték
- 5/8" és 3/4" méretben kapható
Tipikus alkalmazások
A Thimble Eye Nuts-t széles körben használják:
- Egyenes fejű srác szerelvények
- Rúdfejes fickó rendszerek
- Zsákutcás szerkezetek
- Közműoszlop megerősítési projektek
A gyűszűs kialakítás különösen alkalmas arra az esetre, ha a spirálpászma szabályozott csapágyfelületet és csökkentett feszültségkoncentrációt igényel.

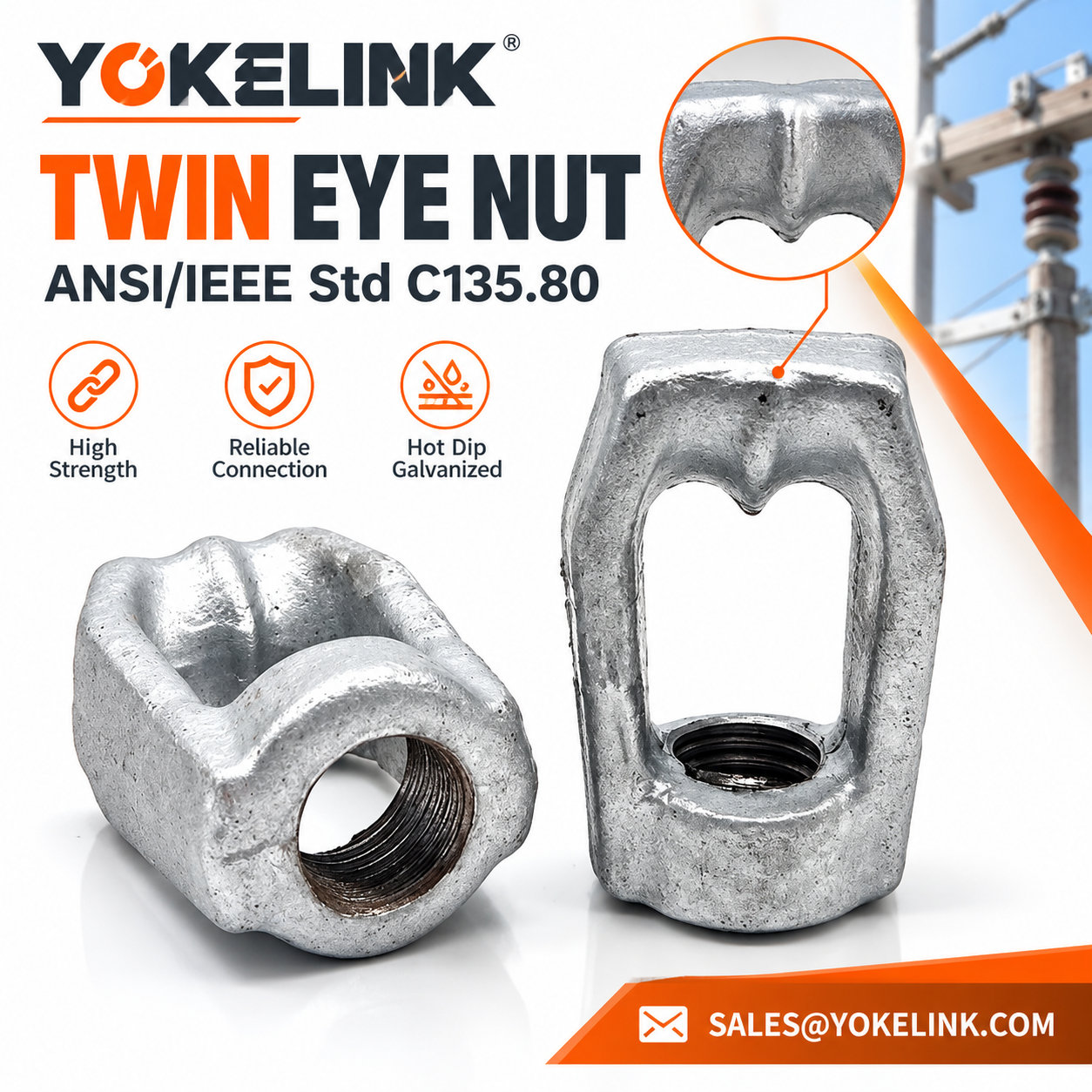

3. Twin Eye Nut – Többszörös csatlakozási lehetőség
A Twin Eye Nut két szemrésszel rendelkezik, amelyek további rugalmasságot biztosítanak a csatlakozáshoz a szabványos egyszemű kialakításhoz képest.
Ezt a konfigurációt általában akkor választják, ha egy pólusszerkezet több rögzítési irányt vagy további csőcsatlakozást igényel.
A Twin Eye Nut főbb jellemzői
- Nagy teherbírású ejtőkovácsolt acélszerkezet
- Kétszemű csatlakozó kialakítás
- ANSI/IEEE Std C135.80 kompatibilis
- Tűzihorganyzott kültéri használatra
- Alkalmas több vezetékes vezetékelrendezéshez
Tipikus alkalmazások
A Twin Eye Nuts-t a következőkben használják:
- Több vezetékes vezetékrendszer
- Közműoszlop megerősítése
- Irányított fúrószerkezetek
- Felső elosztó hardver szerelvények
A kétszem konfiguráció lehetővé teszi a mérnökök és a szerelők számára, hogy rugalmasabb szerelési elrendezéseket alakítsanak ki.

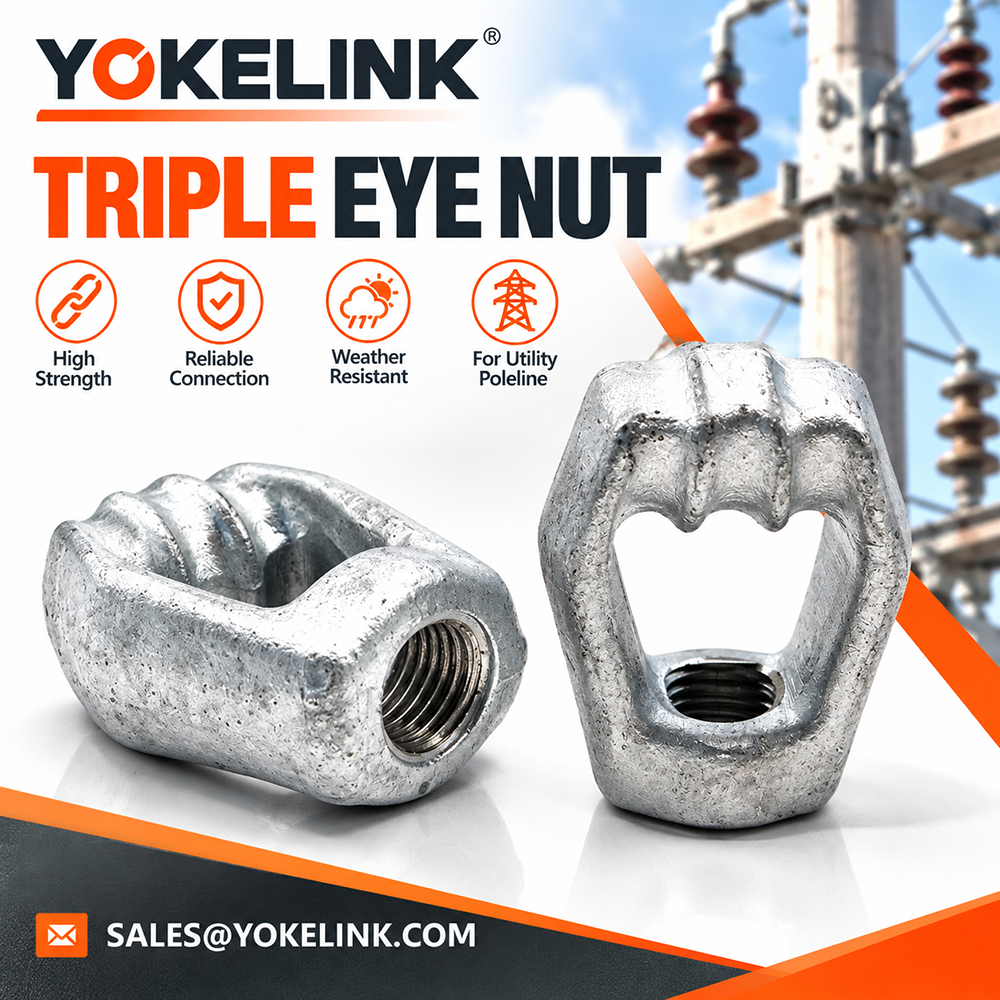

4. Triple Eye Nut – Többirányú lefejtő hardver
A Triple Eye Nut három csatlakozási pozíciót biztosít, és olyan alkalmazásokhoz készült, ahol több huzalcsatlakozási pontra van szükség.
Kovácsolt háromszemű szerkezete lehetővé teszi a különböző vágási irányokat, miközben megőrzi az erős mechanikai kapcsolatot.
A Triple Eye Nut legfontosabb jellemzői
- Háromszemű kovácsolt acél kivitel
- Nagy szilárdságú rúdsor illesztés
- Tűzihorganyzott korrózióvédelem
- Alkalmas többirányú fickózáshoz
- Kapható nagyobb méretben, például 3/4" és 1"
Tipikus alkalmazások
A Triple Eye Nuts-t gyakran használják:
- Többirányú fúrórendszerek
- Összetett közműoszlop szerkezetek
- Elosztóvezeték-tartó szerelvények
- Speciális felsővezeték-építési projektek

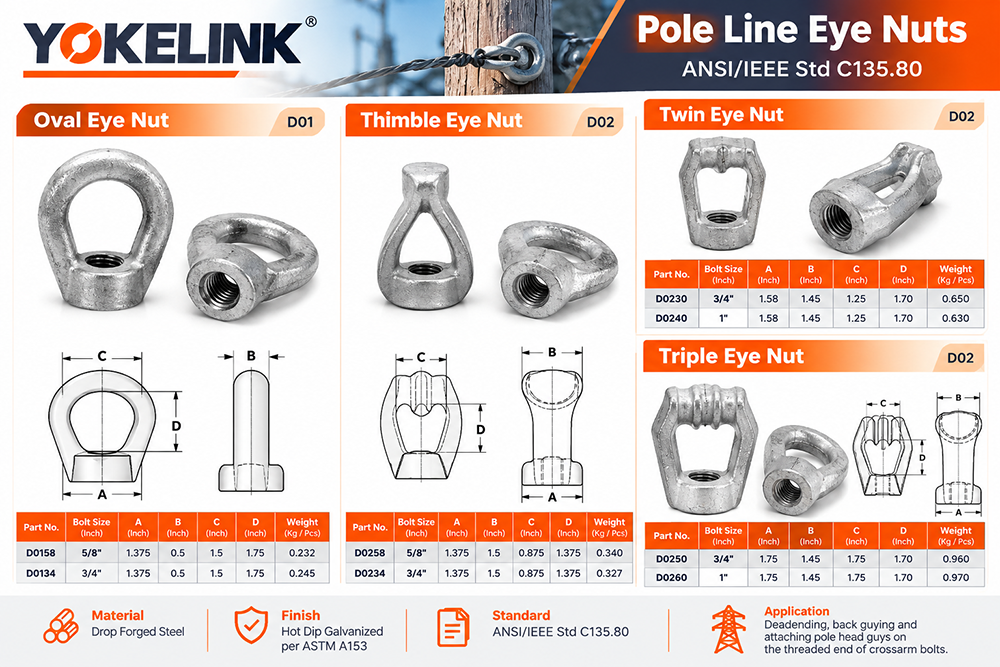

Az ovális, a gyűszű, az ikerszem és a háromszemű dió összehasonlítása
| Termék típusa | Eye Design | Fő előny | Tipikus alkalmazás |
| Oval Eye Nut | Egyetlen ovális szem | Univerzális csatlakozási megoldás | Tábornok, kimerülten |
| Gyűszű Eye Nut | Gyűszű alakú szem | Jobb szál csapágyfelület | Fej srácok, zsákutca rendszerek |
| Twin Eye Nut | Két összekötő szem | Több rögzítési pont | Többirányú fickó |
| Triple Eye Nut | Három összekötő szem | Komplex fickós megállapodások | Többpontos közműstruktúrák |
A Pole Line Eye Nuts anyag- és gyártási követelményei
A kiváló minőségű szemcsavarok ellenőrzött gyártást igényelnek, mivel teherviselő alkatrészek a kültéri elektromos infrastruktúrában.
Anyag
A legtöbb használati szem anyát a következőkből gyártják:
Drop kovácsolt acél
A kovácsolás folytonos szemcseszerkezetet hoz létre, javítva a mechanikai szilárdságot a gyártott vagy hegesztett alternatívákhoz képest.
Felületkezelés
Kültéri közműveknél a korrózióállóság kritikus fontosságú.
A YOKELINK Eye Nuts használata:
Tűzihorganyzott kivitel
Az előnyök közé tartozik:
- Hosszú távú korrózióvédelem
- Kültéri időjárásállóság
- Csökkentett karbantartási igény
- Alkalmas közmű infrastruktúrára
A horganyzást általában a következők szerint határozzák meg:
ASTM A153

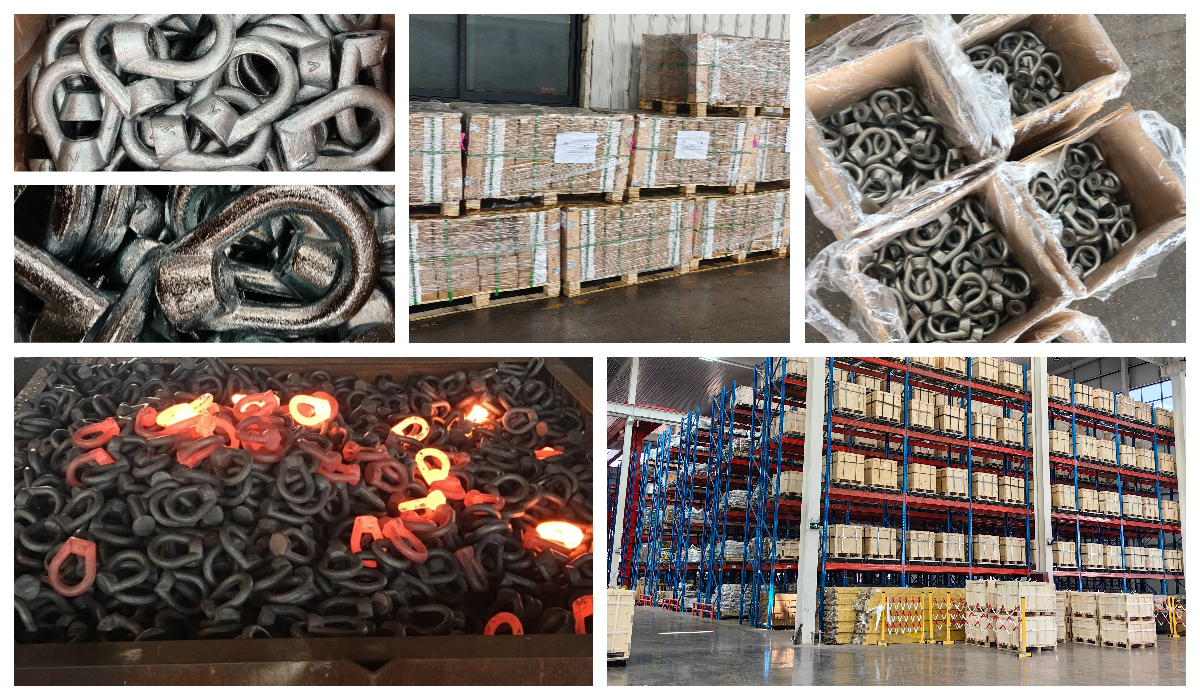

A YOKELINK Eye Nuts gyártási folyamata
A tipikus gyártási folyamat a következőket tartalmazza:
1. Nyersanyag vizsgálat
Az acélanyagokat a gyártás előtt ellenőrzik a konzisztencia és a nyomon követhetőség biztosítása érdekében.
2. Fűtés és kovácsolás
Az acél tuskót felmelegítik és a kívánt szemcsavar alakra kovácsolják speciális szerszámok segítségével.
3. Vágás és felületkezelés
A felesleges kovácsolt anyagot eltávolítják, és a kovácsolt testet megtisztítják.
4. Menet megmunkálás
A belső menetek feldolgozása a megadott csavarméreteknek megfelelően történik.
5. Tűzihorganyzás
A kész részek horganyzott bevonatot kapnak kültéri alkalmazásokhoz.
6. Végső minőségellenőrzés
A termékek ellenőrzése:
- Méretek
- Menetpontosság
- Felületi állapot
- Cink bevonat minősége
- Megjelenés következetessége
Hogyan válasszuk ki a megfelelő szemcsavart a közüzemi alkalmazásokhoz?
Az Eye Nut kiválasztásakor a mérnököknek és a forgalmazóknak figyelembe kell venniük:
1. Csatlakozási követelmény
Határozza meg, hogy a projekt megköveteli-e:
- Egyetlen csatlakozás
- Srác száltámasz
- Több srác útbaigazítás
2. Csavarméret
A gyakori méretek a következők:
- 5/8 hüvelyk
- 3/4 hüvelyk
- 1 hüvelyk
3. Környezeti feltételek
Kültéri telepítéseknél a korrózióállóság miatt a tűzihorganyzott acél előnyösebb.
4. Alkalmazandó szabványok
Mindig ellenőrizze a kompatibilitást:
- ANSI/IEEE Std C135.80
- Projekt specifikációk
- A közüzemi társaság követelményei
Miért válassza a YOKELINK Pole Line Eye Nuts-ot?
A YOKELINK a kovácsolt segédeszközök teljes választékát kínálja, beleértve:
- Oval Eye Nut
- Gyűszű Eye Nut
- Twin Eye Nut
- Triple Eye Nut
Az előnyök közé tartozik:
Professzionális Pole Line hardvergyártás
A YOKELINK kovácsolt és horganyzott vasalatokra specializálódott közüzemi, építőipari és infrastrukturális piacokon.
Teljes termékpaletta
A többféle szemkonfiguráció lehetővé teszi az ügyfelek számára, hogy a megfelelő hardvert válasszák ki a különböző pole-line kialakításokhoz.
Minőségellenőrző rendszer
Az ellenőrzés kiterjed:
- Nyersanyagok
- Kovácsolt minőség
- Méretek
- Szálak
- Horganyzott bevonat
Globális export tapasztalat
A YOKELINK közüzemi hardver termékeket szállít Észak-Amerikában, Dél-Amerikában, Délkelet-Ázsiában és más nemzetközi piacokon.
GYIK a Pole Line Eye Nuts-ról
Mire használható az Eye Nut?
Az Eye Nut a közüzemi oszloprendszerekben csatlakozó szerelvényként használatos, főként csúszó-, záró- és felsővezeték-támasztó alkalmazásokhoz.
Mi a különbség az Oval Eye Nut és a Thimble Eye Nut között?
Az Oval Eye Nut általános célú csatlakozási pontot biztosít, míg a Thimble Eye Nut egy formázott szemprofillal rendelkezik, amelyet a férfi szálak jobb érintkezésére terveztek.
Mire használható a Twin Eye Nut és a Triple Eye Nut?
Az iker- és háromszemű anyákat akkor használják, ha több huzalcsatlakozási pontra van szükség a közüzemi oszlopszerkezetekben.
Milyen anyagból készülnek a Pole Line Eye Nuts?
A legtöbb használati Eye Nuts kovácsolt acélból készül, és tűzihorganyzással védi.
Melyik szabvány vonatkozik a Pole Line Eye Nuts-ra?
A pólusszemű anyákat általában az ANSI/IEEE Std C135.80 követelményei szerint tervezték.
