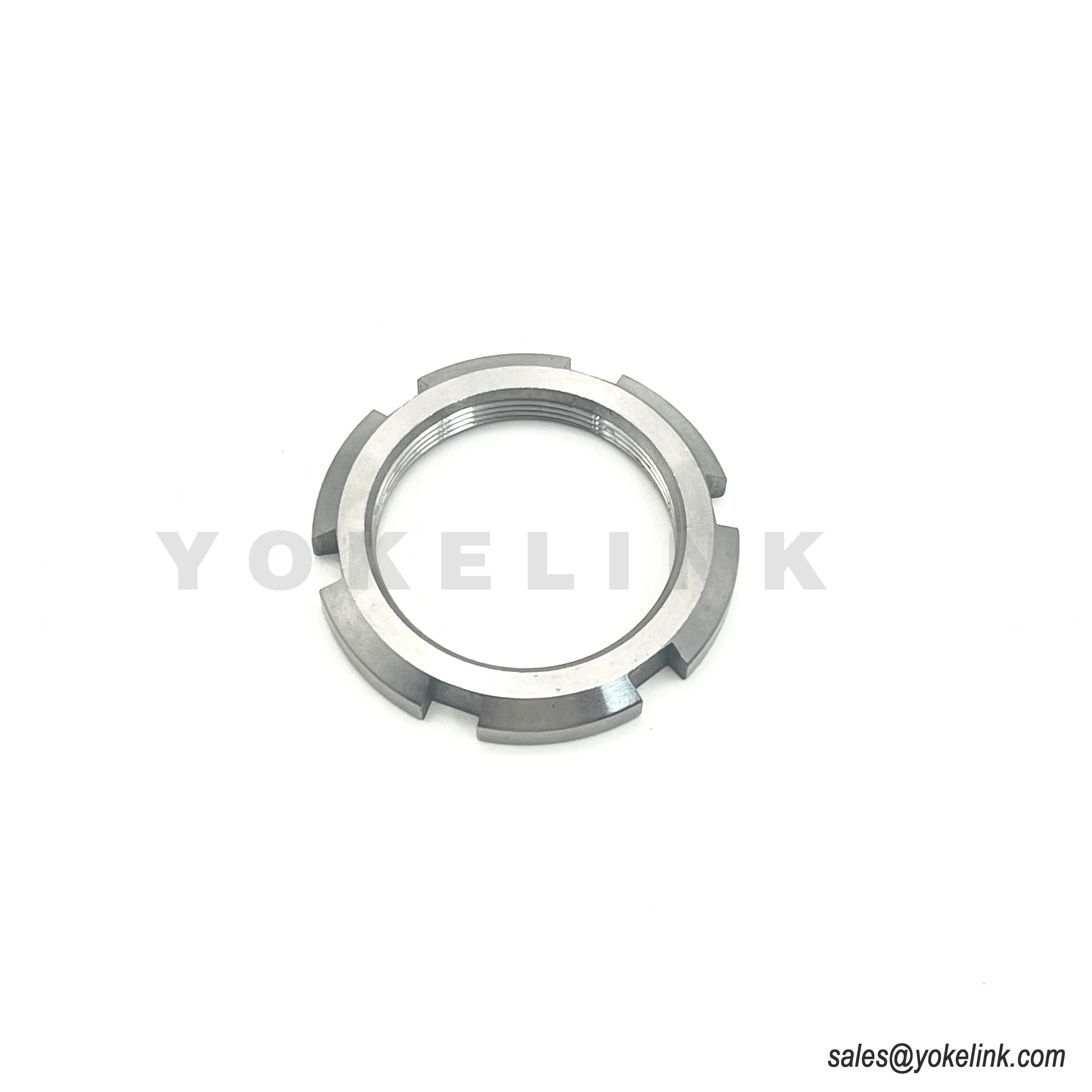

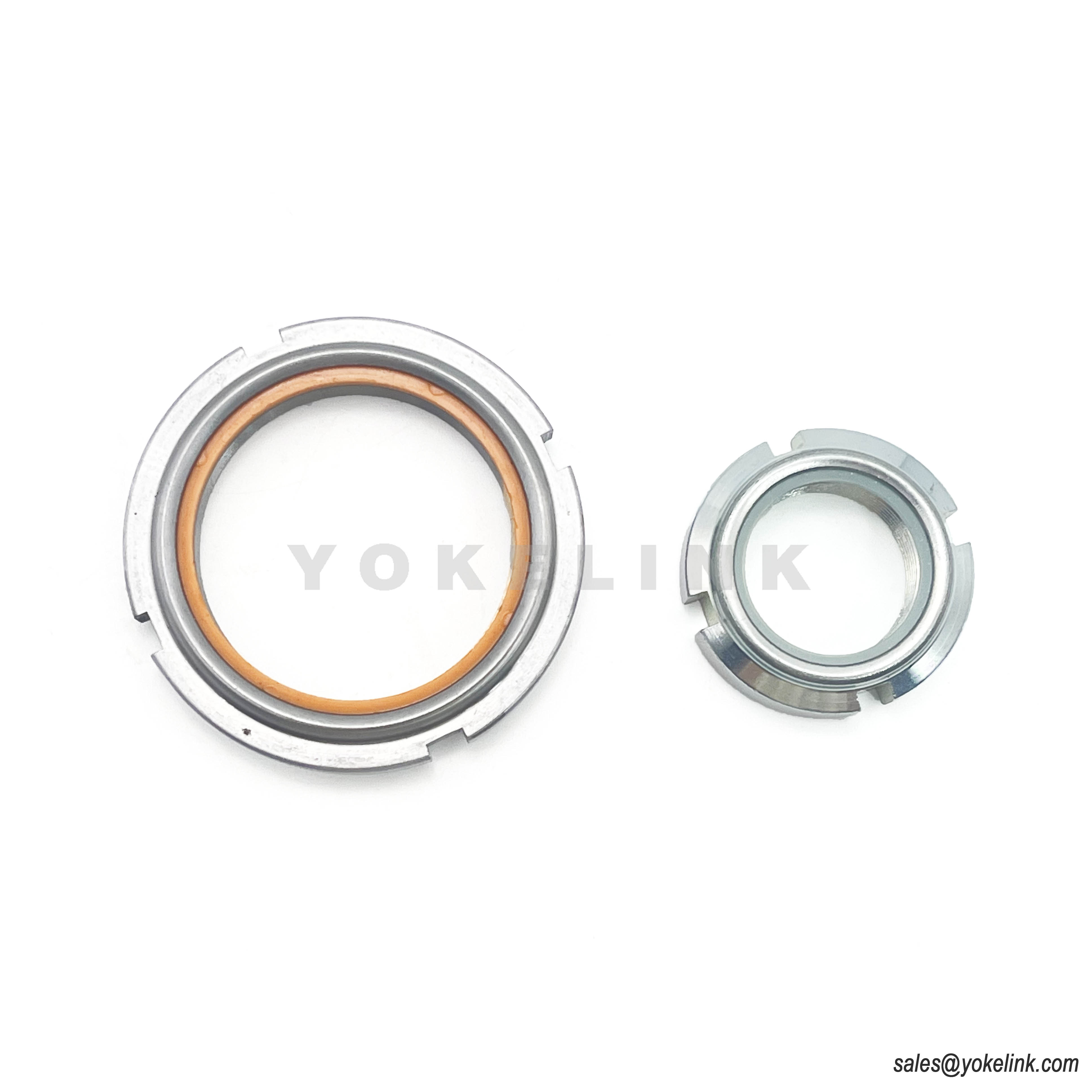

1. Nylon betét csapágy rögzítő anya
A nylon betétes csapágyrögzítő anyát az axiális játék beállítására vagy a tengely-agy csatlakozások biztosítására használják mechanikus rendszerekben. Lapos kialakításuk helytakarékos telepítést tesz lehetővé szűk helyeken is.
Nylon betétes csapágy záróanya Főbb jellemzők:
Hornyolt kivitel: A hornyok pontos beállítást tesznek lehetővé egy villáskulcs (pl. DIN 1810-A) segítségével, biztosítva, hogy az anya rezgés hatására rögzítve maradjon.
Anyag és felület: Általában acélból (17H tulajdonságosztály) készül, horganyzott vagy kék passzivációval a korrózióállóság érdekében.
Menetméretek: M10×1-től M80×1,5-ig terjedő metrikus menetben kapható. A nagyobb méretek (≥M45×1,5) 6 nyílással rendelkeznek a jobb nyomatékelosztás érdekében.
DIN70852 csapágyrögzítő anyák Alkalmazások:
Ipari gépek, autóipari hajtásláncok és szállítószalag-rendszerek.
Példák: Fogaskerekek, szíjtárcsák vagy csapágyak rögzítése tengelyeken.
2. DIN 1804 Csapágyrögzítő anyák
A DIN 1804 szabvány szerinti csapágyrögzítő anyák nagy pontosságú axiális reteszelésre specializálódtak, különösen a csapágyszerelvényekben. Gyakran horogkulcsokkal (pl. SKF HN sorozat) működnek a szűk helyeken történő felszereléshez
Nylon betétes csapágy záróanya Főbb jellemzők:
Sima illeszkedő felület (D3): Az enyhén kiálló sima felület szoros érintkezést biztosít az illeszkedő alkatrészekkel, csökkentve a kopást.
Nylon betétes csapágy záróanya anyaglehetőségei:
Nem edzett acél (feketített felület) általános használatra.
Edzett acél (HRC 60±2) nagy igénybevételű, nagy szilárdságot igénylő alkalmazásokhoz.
Nylon betétes változatok (pl. GN 1804.1) az önzáró teljesítmény érdekében további szerszámok nélkül.
Menetméretek: hasonló a DIN 70852-hez, M10×1-től M80×1,5-ig terjed.
Nylon betétes csapágy záróanyák alkalmazásai:
Csapágyak kúpos tengelyeken, sebességváltókon és precíziós gépeken. Példa: Hézag beállítása a gördülőcsapágyakban .
DIN 70852 DIN1804 csapágyrögzítő anyák specifikációi:
DIN70852 DIN1804 A csapágyrögzítő anyák különböző méretűek, jellemzően menetátmérőjük és menetemelkedésük, vagy néha egy KM-szám határozza meg az adott SKF ellenanyák esetében. Az általános metrikus menetméretek közé tartozik az M3, M4, M5, M6, M8, M10, M12, M16 és M20. Nagyobb méretek, például M25, M50, M60 és M85 is kaphatók. A helyes méret meghatározásához meg kell mérnie a tengely átmérőjét, amelyen az anyát fogja használni, vagy magának az anyának a furatátmérőjét.
Miért válassza a DIN szabványokat a csapágyrögzítő anyákhoz?
Biztosítja a felcserélhetőséget és a megbízhatóságot az iparágak között.
Széles körben használják az autóiparban, a repülőgépiparban és az ipari szektorban (pl. SKF, Ganter).
A horganyzás és a hőkezelés növeli a korrózióval és a fáradással szembeni ellenállást.
